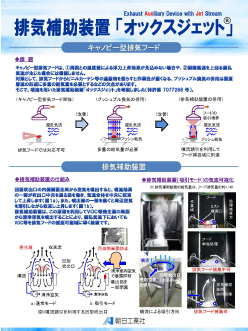

排気補助装置「AUX JET（オックスジェット）」

上方吸込型排気フードの性能改善技術

排気補助装置「AUXJET（オックスジェット）」は、工場などにおいて安全な作業環境をつくるための「省エネ型換気システム装置」です。オックスジェットを既存の上方吸込排気フード^※1と併用することによって、塗装工場や印刷工場などでの作業工程で発生するVOC^※2等の有害物質を効率よく捕集し、少ないエネルギーで換気することできます。

※1　開口部外にある有害物質の発生源に吸い込み気流を生み出し、周辺の空気と一緒に吸引する外付け式フード。作業スペースを確保しやすいため、作業環境で広く利用される。
※2　揮発性有機化合物の略称。揮発性が高く、吸引すると健康被害をもたらすおそれがある。

受賞歴等

技術賞（日本空気清浄協会主催「第39回空気清浄とコンタミネーションコントロール研究大会」）
特許取得済み（第7077268号）
商標登録済み（第6719629号）

これまでの課題

既存の上方吸込型排気フードでは効率の良い排気ができない。
作業環境内の温度差による浮力上昇効果^※3が見込めない場合や、横からの風などにより上昇気流が乱された場合、有害物質がフードまで到達せず、周囲に拡散してしまう。

※3　高温の空気は低温の空気より密度が低いため、暖かい空気が上昇する現象。有害物質の方が周辺空気温度より高温の場合は自然と上昇するが、低い場合は上昇せず、フードに向かっていかない。

排気効率を優先すると作業性が落ちてしまう。
フードを発生源に近づける、またはビニルカーテンを付けるなどして、効率よく排気されるようにした場合、作業がしづらくなってしまう。

従来の排気補助装置を使用するとランニングコストがかかる。
フードに向かって吹き出す風でエアカーテンを形成し、排気を促進する「プッシュプル型換気装置」は、多量の給排気量を必要とするため、省エネではない。

当社のソリューション

既存の上方吸込型排気フードとオックスジェットを併用することで、オックスジェットの凹型吹出口の内側側面全周から、有害物質を囲むように清浄空気が噴出され、有害物質を含んだ気流全体を中央に収束して上昇させます。この技術により、横からの風などにより上昇気流が乱されても、有害物質を作業者にばく露させることなく排気フードまで導くことができます。作業性を失わず、有害物質の捕集効率が大幅に改善（24.5%→最大93.7%）するため、「省エネ型換気システム」として期待されます。
